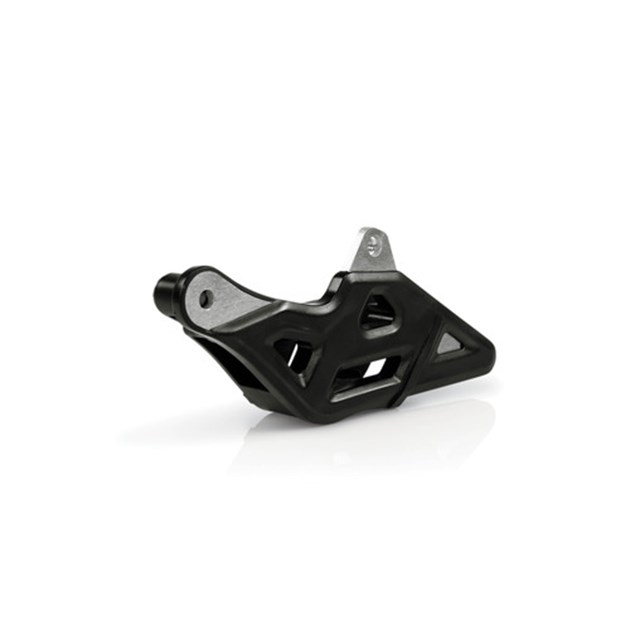

Zadné vodidlo reťaze Acerbis so zalisovanou kovovou výstuhou – zosilnená OEM náhrada

Zadné vodidlo reťaze Acerbis, označované aj ako vodidlo reťaze pri rozete, je zosilnenou náhradou originálneho dielu určenou pre konkrétny model motocykla. Jeho hlavnou úlohou je udržiavať reťaz v správnej dráhe v zadnej časti motocykla, obmedzovať jej nežiaduci pohyb a stabilizovať priechod okolo zadnej rozety.

Táto verzia je vybavená zalisovanou kovovou výstuhou, ktorá zvyšuje pevnosť konštrukcie a pomáha vodidlu lepšie odolávať deformácii a mechanickému zaťaženiu pri náročnom terénnom používaní.

Hlavná časť je vyrobená z odolného polyamidu s vysokou odolnosťou proti oderu spôsobenému pohybom reťaze. Presný OEM tvar umožňuje montáž do pôvodných upevňovacích bodov bez vŕtania, rezania alebo ďalších úprav.

Zalisovaná kovová výstuha pre vyššiu pevnosť

Najvýraznejším prvkom tohto vyhotovenia je kovová výstuha integrovaná priamo do konštrukcie vodidla.

Pomáha spevniť nosnú časť v miestach vystavených vyššiemu mechanickému namáhaniu.

Výstuha prispieva najmä k:

• vyššej tuhosti konštrukcie,

• lepšej odolnosti proti deformácii,

• zvýšenej mechanickej odolnosti pri nárazoch,

• stabilnejšiemu upevneniu,

• vyššej odolnosti pri náročnom použití.

Polyamid a kov pritom plnia rozdielne funkcie – polyamid vytvára ľahkú a odolnú konštrukciu vhodnú pre prostredie pohybujúcej sa reťaze, zatiaľ čo kovová časť spevňuje nosnú štruktúru.

Správne vedenie reťaze pri zadnej rozete

Zadné vodidlo pomáha udržiavať reťaz v správnej polohe pri nábehu na zadnú rozetu aj pri jej opúšťaní.

Jeho funkcia je dôležitá najmä pri:

• prudkej akcelerácii,

• brzdení motorom,

• dopadoch po skokoch,

• rýchlom pohybe zadného odpruženia,

• jazde v hlbokých koľajach,

• kamenistom teréne,

• jazde cez korene a ďalšie prekážky.

Vodidlo obmedzuje nežiaduci pohyb reťaze a pomáha zachovať správnu dráhu voči zadnej rozete.

Stabilnejšie vedenie v náročnom teréne

Pri jazde v teréne zadné koleso neustále pracuje a reťaz je vystavená rýchlym zmenám zaťaženia.

Vodidlo pomáha:

• obmedzovať bočný pohyb reťaze,

• stabilizovať priechod okolo rozety,

• udržiavať reťaz v určenej oblasti,

• obmedzovať nechcený kontakt s okolitými dielmi.

Nenahrádza však správne nastavenú vôľu reťaze ani správnu reťazovú linku.

Odolná polyamidová konštrukcia

Hlavná časť vodidla je vyrobená prevažne z polyamidu, známeho aj ako nylon.

Tento materiál ponúka kombináciu:

• vysokej odolnosti proti oderu,

• mechanickej pevnosti,

• húževnatosti,

• nízkej hmotnosti,

• odolnosti proti vibráciám,

• odolnosti proti opakovanému mechanickému zaťaženiu.

Je preto vhodný do prostredia, kde sa kombinuje pohyb reťaze, nečistoty, nárazy a intenzívne off-roadové používanie.

Odolnosť proti oderu od reťaze

Reťaz počas jazdy vodidlom neustále prechádza a postupne opotrebúva kontaktné plochy.

Vodidlo je preto spotrebný diel.

Rýchlosť opotrebovania ovplyvňuje:

• správna vôľa reťaze,

• stav reťazovej súpravy,

• výkon motocykla,

• jazdný štýl,

• množstvo piesku a blata,

• typ terénu,

• frekvencia údržby.

Piesok, prach a mazivo môžu vytvoriť abrazívnu zmes, ktorá opotrebovanie výrazne urýchľuje.

Kovová výstuha neodstraňuje bežné opotrebovanie

Zalisovaná kovová výstuha zvyšuje pevnosť nosnej konštrukcie, ale kontaktné plochy vodidla zostávajú spotrebnou časťou.

Vodidlo preto treba pravidelne kontrolovať rovnako ako bežné vyhotovenie.

Po silnom náraze skontrolujte:

• polyamidovú časť,

• kovovú výstuhu,

• upevnenie,

• montážne body,

• správny priechod reťaze.

Ako spoznať opotrebované vodidlo

Pri pravidelnej údržbe sledujte najmä:

• hlboké drážky od reťaze,

• výrazné stenčenie materiálu,

• praskliny,

• odlomené časti,

• deformáciu,

• poškodenie po náraze,

• uvoľnenie alebo poškodenie výstuhy,

• nadmernú vôľu,

• nesprávny priechod reťaze.

Výrazne opotrebované alebo poškodené vodidlo je vhodné vymeniť.

Opotrebované vodidlo môže ovplyvniť celú reťazovú súpravu

Keď sa vodiace plochy výrazne opotrebujú, reťaz získa väčší priestor na nežiaduci pohyb.

Následkom môže byť:

• väčší bočný pohyb reťaze,

• nepravidelnejší nábeh na rozetu,

• silnejšie nárazy do vodidla,

• zvýšené namáhanie článkov reťaze,

• rýchlejšie opotrebovanie ďalších komponentov.

Včasná výmena pomáha zachovať správnu funkciu sekundárneho prevodu.

Kontrola pri výmene reťaze alebo rozety

Pri montáži novej reťazovej súpravy odporúčame skontrolovať:

• zadné vodidlo reťaze,

• vodidlo cez kyvnú vidlicu,

• hornú a spodnú rolnu,

• predné reťazové koliesko,

• zadnú rozetu,

• napínače,

• reťazovú linku,

• vôľu reťaze.

Nová reťaz a rozety by mali pracovať s vodidlom v zodpovedajúcom stave.

Správna vôľa reťaze predlžuje životnosť

Príliš voľná reťaz môže vo vodidle nadmerne pracovať a silnejšie doň narážať.

Príliš napnutá reťaz zvyšuje zaťaženie celého sekundárneho prevodu počas pohybu odpruženia.

Oba extrémy môžu opotrebovanie urýchliť.

Vždy nastavujte vôľu podľa údajov výrobcu motocykla.

Piesok, blato a kamene sú prirodzenou súčasťou prevádzky

Vodidlo sa nachádza nízko pri zadnej rozete, teda na veľmi exponovanom mieste.

Môže prísť do kontaktu s:

• blatom,

• pieskom,

• prachom,

• kameňmi,

• vodou,

• koreňmi,

• hranami koľají.

Kombinácia odolného polyamidu a kovovej výstuhy je určená práve pre takéto podmienky.

Po náročnej jazde odporúčame vodidlo očistiť a skontrolovať.

Presný OEM tvar

Vodidlo Acerbis je navrhnuté ako priama náhrada originálneho dielu.

Správna verzia zodpovedá:

• pôvodným montážnym bodom,

• polohe zadnej rozety,

• šírke reťazovej dráhy,

• konštrukcii kyvnej vidlice,

• požadovanej polohe reťaze.

Nie je potrebné:

• vŕtať,

• rezať,

• brúsiť,

• nahrievať,

• meniť pôvodnú konštrukciu motocykla.

Jednoduchá montáž

Základný postup:

1. motocykel bezpečne zaistite,

2. očistite oblasť zadného vodidla,

3. demontujte pôvodný diel,

4. skontrolujte montážne body,

5. nasaďte nové vodidlo,

6. použite správny spojovací materiál,

7. dotiahnite podľa špecifikácie výrobcu motocykla,

8. skontrolujte voľný priechod reťaze,

9. overte správnu vôľu.

Reťaz sa nesmie po montáži zachytávať ani byť vodidlom neprirodzene vytláčaná.

Pre motokros, enduro aj cestovné enduro

Vodidlá Acerbis sú vyrábané pre množstvo konkrétnych motocyklov.

V ponuke nájdete verzie napríklad pre:

• KTM,

• Suzuki,

• Honda,

• Husqvarna,

• Kawasaki,

• Yamaha,

• GAS GAS,

• Royal Enfield,

• Triumph,

• CFMOTO.

Medzi dostupnými aplikáciami sú aj cestovné endurá, napríklad Yamaha Ténéré 700.

Kompatibilitu vždy overte v aplikačnej tabuľke

Vodidlo nie je univerzálny diel.

Jednotlivé motocykle sa môžu líšiť:

• rozstupom montážnych bodov,

• šírkou reťaze,

• polohou zadnej rozety,

• tvarom kyvnej vidlice,

• konštrukciou vodidla.

Pred objednaním vždy skontrolujte značku, model, rok výroby a prípadnú konkrétnu verziu motocykla.

Vyrobené v Taliansku

Vodidlo je vyrábané v Taliansku s dôrazom na presný tvar, odolnú polyamidovú konštrukciu, zalisovanú kovovú výstuhu a jednoduchú montáž na pôvodné miesto.

Hlavné výhody

• kvalitná OEM náhrada originálneho zadného vodidla reťaze,

• zalisovaná kovová výstuha pre vyššiu pevnosť,

• presný tvar pre konkrétny model motocykla,

• pomáha stabilizovať reťaz pri zadnej rozete,

• odolná polyamidová konštrukcia,

• vysoká odolnosť proti oderu od reťaze,

• zvýšená mechanická odolnosť pri terénnom použití,

• vyššia odolnosť proti deformácii a nárazom,

• montáž do pôvodných upevňovacích bodov,

• bez nutnosti úprav,

• vhodné na motokros, enduro aj ďalšie off-roadové použitie,

• vyrobené v Taliansku.

Materiál

• 95 % polyamid / nylon,

• 5 % ostatné materiály.

Zosilnené vodidlo pre miesto, ktoré v teréne dostáva zabrať

Zadné vodidlo pracuje pri každom pohybe reťaze a súčasne sa nachádza v oblasti vystavenej nárazom od terénu. Kombinácia odolného polyamidu a zalisovanej kovovej výstuhy preto spája dve dôležité vlastnosti – odolnosť proti opotrebovaniu a vyššiu pevnosť konštrukcie.

Pravidelná kontrola a včasná výmena pomáhajú udržiavať reťaz v správnej dráhe, chrániť reťazovú súpravu a predchádzať zbytočnému namáhaniu celého pohonu.
